DB100
Interfaccia remota

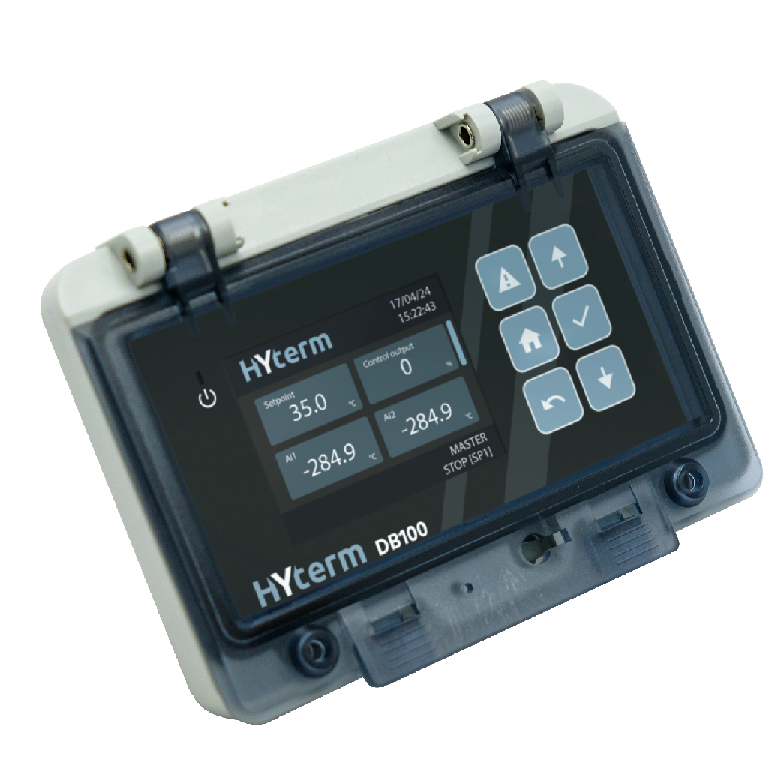

DB100 e' una famiglia di visualizzatori remoti per i controllori della serie DT. Sono equipaggiati con 6 tasti e un display TFT grafico con risoluzione 320x240 pixel, a colori e retroilluminato a LED.
DB100 e' una famiglia di visualizzatori remoti per i controllori della serie DT. Sono equipaggiati con 6 tasti e un display TFT grafico con risoluzione 320x240 pixel, a colori e retroilluminato a LED.
Grazie ad un'interfaccia grafica realizzata secondo le migliori best practices e alle diverse lingue disponibili, rende la customer experience facile ed intuitiva.
Realizzata in un box in policarbonato resistente ai raggi UV ad alto grado di protezione, risulta adatta alle installazioni interne o esterne piu' gravose; grazie alle viti zigrinate opzionali puo' aumentare il suo grado di protezione a IP67.
Progettata per il montaggio a pannello, grazie alle viti di fissaggio offre un assemblaggio semplice e veloce garantendo una finitura di alta qualita'.
| DATI TECNICI | |
|---|---|
| Tensione nominale | 24Vac ±10% 50/60Hz / 20 ÷ 32Vdc |
| Potenza assorbita | <3W |
| Connessioni elettriche | Morsettiera estraibile a vite passo 3,81 |
| Sezione dei cavi | min 0,5 mmq ÷ max 2,5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDIZIONI D'UTILIZZO | |
|---|---|
| Temperatura operativa | -20÷60°C - Rh max 85% non condensate |
| Temperatura di stoccaggio | -20÷85°C - Rh max 85% non condensate |
| Vibrazioni | Vibrazioni <1g (9,8ms2) |
| Grado di protezione | IP65, IP67 con viti zigrinate |
| CONNESSIONE | |
|---|---|
| COM1 | MODBUS RTU RS485 - Non optoisolata |
| CONTENITORE PLASTICO | |
|---|---|
| Montaggio | A pannello |
| Materiale | PC con resistenza UV |
| Autoestinguenza | V2 (secondo UL94) |
| Adatto per esterni | F1 (secondo UL746C) |
| Colore | Grigio RAL 7035 |
| Accessori | Viti zigrinate, chiusura a chiave |
| MISURE | |
|---|---|
| Dimensioni | 127 × 93,3 × 43 mm |
| Peso | 105 g |
| NORMATIVA | |
|---|---|
| Conformita' | 2014/30/UE (EMC-Compatibilita' elettromagnetica) |
| Norme di riferimento | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CODICI PRODOTTO | |
|---|---|
| 10.017.00.0000 | DB100 - Interfaccia remota 24Vac 50/60Hz IP65 RS485 non isolata |
| 10.000.00.0002 | RXXXX-C - Kit chiusura a chiave |
| 10.000.00.0003 | RXXXX-V - Kit viti zigrinate |
DT400 è un controllore evoluto nato per la regolazione della velocità di ventilatori elettronici montati su scambiatori di calore a pacco alettato. DT400 è stato progettato per applicazioni mission critical, come datacenter e la generazione di energia.
DS400 è un’espansione nata per il controllo di sistemi adiabatici montati su scambiatori di calore a pacco alettato, da abbinare al regolatore DT400.
| TIPO | DOCUMENTO SCARICABILE | DATA |
|---|---|---|
| Scheda Tecnica | 13/05/2026 | |
| Dichiarazione CE | 13/05/2026 | |
| Dichiarazione UKCA | 13/05/2026 | |
| Schema elettrico | 06/05/2026 | |
| Disegno meccanico | 06/05/2026 |
