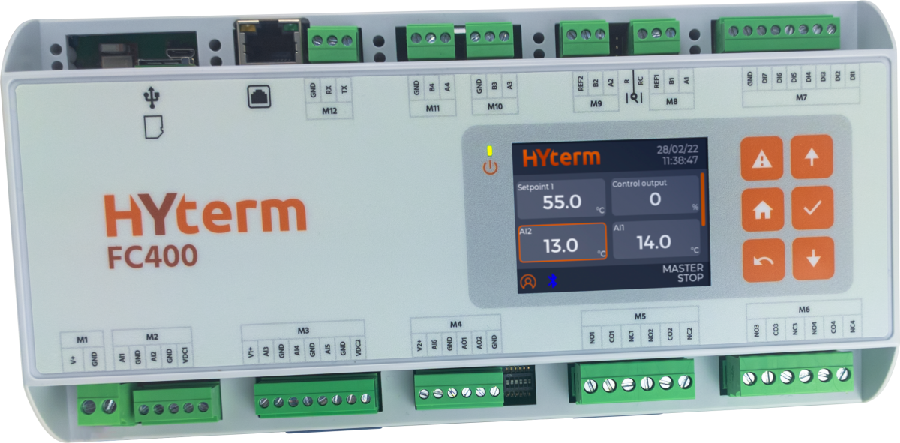

FC400 è un controllore evoluto nato per la regolazione della velocità di ventilatori elettronici montati su scambiatori di calore a pacco alettato. Viene impiegato nei più disparati settori applicativi quali ad esempio agricoltura, HVAC, industria di processo, datacenter.
Basato su una moderna piattaforma equipaggiata con un processore di ultima generazione permette l’aggiornamento del FW in locale grazie alla porta USB incorporata o da remoto attraverso i gateway IIoT GR.
Grazie ad algoritmi di regolazione attentamente studiati FC400 permette una gestione efficiente del gruppo ventilante riducendone i consumi energetici e aumentandone così l’efficienza.
Dotato di un’interfaccia utente composta da 6 tasti e display grafico a colori con risoluzione 320x240 pixel retroilluminato a LED. Grazie ad una linea seriale dedicata è possibile aggiungere una seconda interfaccia utente remota.
Integra nativamente una connessione Plug & Play ai gateway IIoT GR per trasmettere i dati di processo alla piattaforma HyCloud permettendo il monitoraggio e l’assistenza allo scambiatore di calore in qualsiasi parte del mondo.
Dispone di due interfacce MODBUS RTU RS485 isolate, due interfacce seriali per le espansioni, una porta micro USB e una porta LAN opzionale con protocollo MODBUS TCP/IP o SNMP integrato. Sono disponibili inoltre un'ampia gamma di convertitori di protocollo di comunicazione (BACnet, Konnex, Ethernet, Ethernet IP, Profibus, Profinet e molti altri).
La connessione Bluetooth integrata e l'applicazione gratuita HyCo permettono di monitorare e configurare il regolatore FC400 da dispositivo mobile IOS o Android.
Grazie ai moduli di espansione è in grado di aumentare la sua dotazione I/O. Sono disponibili inoltre moduli di espansione specializzati per la gestione dei moderni sistemi adiabatici.
Si adatta facilmente alle più svariate condizioni operative permettendo la configurazione e la programmazione degli I/O analogici e digitali.
| DATI TECNICI | |
|---|---|
| Tensione nominale | 24Vac 50/60Hz ±10% o 20 ÷ 32Vdc |
| Potenza assorbita | 10W |
| Connessione elettriche | Morsettiera estraibile a passo 3,81 / 5,08 |
| Sezione cavi | min 0.5 mmq ÷ max 2.5 mmq / min 20 AWG Cu ÷ max 14 AWG Cu |
| CONDIZIONI DI UTILIZZO | |
|---|---|
| Temperatura operativa | -20÷50°C – Rh max 85% non condensante |
| Temperatura di stoccaggio | -35÷85°C – Rh max 85% non condensante |
| Vibrazioni | minore di 1g (9,8ms2) |
| Grado di protezione | IP20 |
| CONNETTIVITA' | |
|---|---|
| Linee di comunicazione | n.2 porte Modbus RTU RS485 optoisolate, n.1 porta Modbus RTU RS232, n.2 linee seriali per espansioni |
| Bluetooth | interno |
| USB | micro USB |
| SD | micro SD |
| INGRESSI/USCITE | |
|---|---|
| Ingressi analogici | 6 ingressi configurabili 0-5V, 0-10V, 0-20mA 4-20mA, NTC |
| Ingressi digitali | 7 ingressi digitali (contatto pulito) |
| Uscite analogiche | 2 uscite analogiche 0-10V max 20mA |
| Uscite digitali | 4 uscite digitali (contatto in scambio 250V 3A) |
| CONTENITORE | |
|---|---|
| Montaggio | su guida DIN secondo DIN 43880 CEI EN 50022 |
| Materiale | PC/ABS |
| Ball pressure test | 125°C (IEC 60695-10-2) |
| Autoestinguenza | V0 (secondo UL94) |
| GWFI | 960°C (secondo IEC 606925-2-12) |
| Colore | Grigio RAL 7035 |
| MISURE | |
|---|---|
| Dimensioni | 213 x 110 x 53.3 mm |
| Peso | 500 g. |
| NORMATIVE | |
|---|---|
| Conformità | 2014/35/UE (LVT – Bassa Tensione) / 2014/30/UE (EMC–Compatibilità elettromagnetica) |
| Norme di riferimento | CEI EN60730-1, CEI EN60730-2-9, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4; EN 55014-1, EN 55014-2 |
| CODICI PRODOTTO | |
|---|---|
| 10.001.00.0004 | FC400 - Regolatore di velocità IP20 Barra DIN cieco (senza porta Ethernet) |
| 10.001.00.0005 | FC400 - Regolatore di velocità IP20 Barra DIN cieco con porta Ethernet - MODBUS TCP/IP |
| 10.001.00.0006 | FC400 - Regolatore di velocità IP20 Barra DIN UI con porta Ethernet - MODBUS TCP/IP |
| 10.001.00.0007 | FC400 - Regolatore di velocità IP20 Barra DIN UI con porta Ethernet - SNMP |
| 10.001.00.0008 | FC400 - Regolatore di velocità IP20 Barra DIN cieco con porta Ethernet - SNMP |
| 10.001.00.0009 | FC400 - Regolatore di velocità IP20 Barra DIN UI (senza porta Ethernet) |
